泰科PCB板端连接器排针1-1318853-3信号接头现货库存

Writer： admin Time：2024-05-22 23:04:13 Browse：470℃

泰科-勃特勒威提供大量采用各式结构的接头产品组合，确保汽车应用中的信号传输。

连接器是一种连接电气端子以形成电路的耦合装置。 借助泰科电子生产的连接器可实现电线、电缆、印刷电路板和电子元件之间的连接，这些连接器可在最严苛环境中、最极端使用情形下可靠地传输数据、电力和信号。TE 连接器在降低应用规模和功耗的同时可实现更高的性能。泰科电子的音频和视频连接器可提供增强的电路板保持力和 EMI 屏蔽能力。泰科电子的汽车连接器可承受严苛的公路和非公路运输条件。

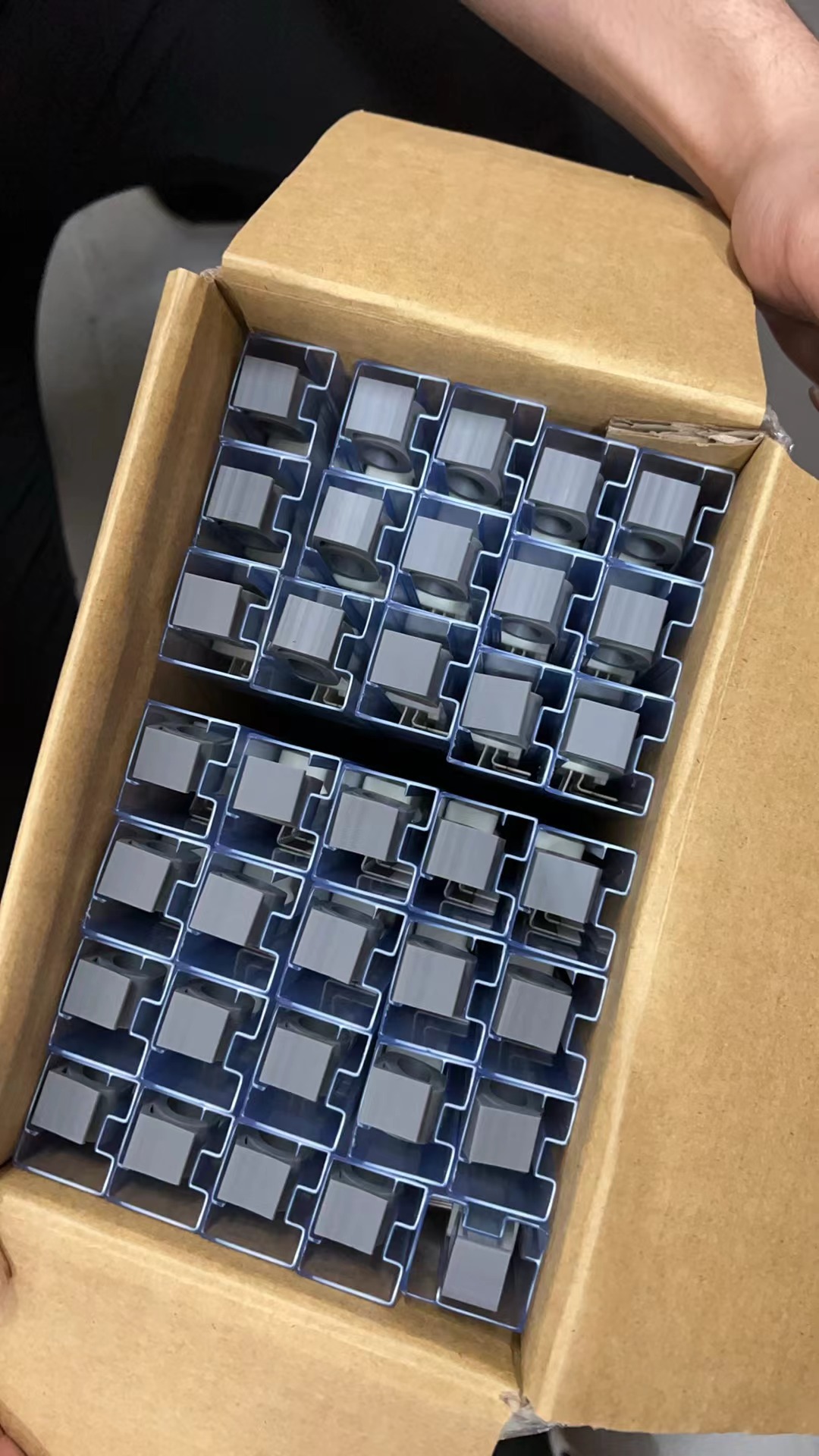

我们拥有5万颗库存，确保客户无忧生产。

产品类型特性

连接器形状 : 矩形

连接器系统 : 线到板

接头类型 : 全部带罩

可密封 : 否

连接器和端子端接到 : 印刷电路板

PCB 连接器组件类型 : PCB 安装接头

混合板端连接器 : 否

结构特性

信号位置数量 : 24

位数 : 24

行数 : 2

PCB 安装方向 : 水平

节数 : 1

电气特征

工作电压 (VDC): 12

标称电压架构 (V): 12

额定电压（最大值） (VDC): 12

主体特性

连接器和键控代码 : 1

主要产品颜色 : 土黄色

接触件特性

对接公端厚度 : .64 mm [ .025 in ]

对接公端宽度 : .64 mm [ .025 in ]

端子大小 : .63mm

端子接触部电镀材料 : 锡

端子类型 : 公端

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

接合固定类型 : 锁定接口

面板安装特性 : 不带

接合固定 : 带有

接合对准 : 带有

PCB 安装对准 : 不带

PCB 安装固定 : 不带

安装孔 : 带有

壳体特性

中心线（间距） : 2.2 mm [ .087 in ]

尺寸

PCB 的外形高度 : 15.5 mm [ .61 in ]

PCB 厚度（建议） : 1.6 mm [ .063 in ]

连接器宽度 : 31.8 mm [ 1.252 in ]

连接器长度 : 24.47 mm [ .963 in ]

使用环境

工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105

工作温度（最大值） (°F): 149, 158, 167, 176, 185, 194, 212, 221

工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

操作/应用

屏蔽 : 否

电路应用 : Signal

行业标准

UL 阻燃性等级 : 无

包装特性

封装数量 : 14

封装方法 : Tube
